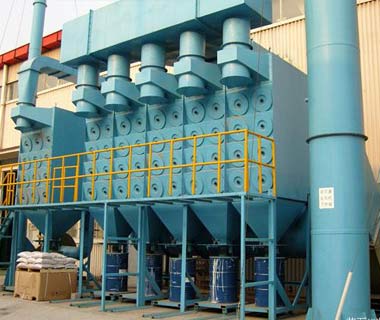

一、濾筒除塵器結構：
濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。　 濾筒在濾筒除塵器中的布置很重要，濾筒可以垂直布置在箱體花板上，也可以傾斜布置在花板上，用螺栓固定，并墊有橡膠墊，下部分為過濾室，上部分為凈氣室，濾筒除了用螺栓固定外，更方便的方法是自動鎖緊裝置和橡膠裝置，這兩種方法對安裝和維修都十分方便。
二、工作原理：
含塵氣體進入濾筒除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗；粒度細、密度小的塵粒進入過濾室，通過布朗擴散和纖維攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入凈氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著濾筒的表面積灰增加而變大，當阻力達到一定的設定值時，PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過卸灰閥，排出到灰桶內。
三、性能特點：
（1）濾筒除塵器采用了先進的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好；
（2）凈化效率高，對于亞微米以上的粉塵有99.9%以上的凈化效率，設備運行阻力低，有效節約除塵系統的能耗；
（3）塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命；
（4）濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵器本體內不設置傳動部件，使其維修工作減至少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費；
（5）模塊式組合，大小可以隨意選擇，可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動；

四、技術改進措施和選用技術
  4.1清灰裝置
傳統的濾筒除塵器有兩種清灰方式，一種是高壓氣流反吹，一種是脈沖氣流噴吹，實踐表明前者的優點是氣流均勻，缺點是耗氣量大；后者的優點是耗氣量小，缺點是氣流弱小。為此可作兩個方面改進：一方面在脈沖噴吹管上增加導流裝置，加強氣流誘導作用，另一方面把濾筒上部導流風管取消，使脈沖氣流和誘導氣流同時充分進入濾筒。這樣改進后耗氣量少，氣流均勻，清灰效果好，根據計算，技術改進后的清灰氣流流量是脈沖氣量的3－5倍。
  4.2 氣量分布板
濾筒除塵器的氣流分布很重要，必須考慮如何避免設備進口處由于風速較高造成對濾料的高磨損區域。氣流分布板用于濾筒式除塵器有獨特要求，氣流分布必須十分穩定和均勻。才有利于氣流的上升和粉塵的下降，氣流分布板開孔率35%。根據計算，阻力系數<2，由此可見在氣流速度<0.8m/s的情況下，多孔氣流分布板可以滿足濾筒式除塵器的要求。
